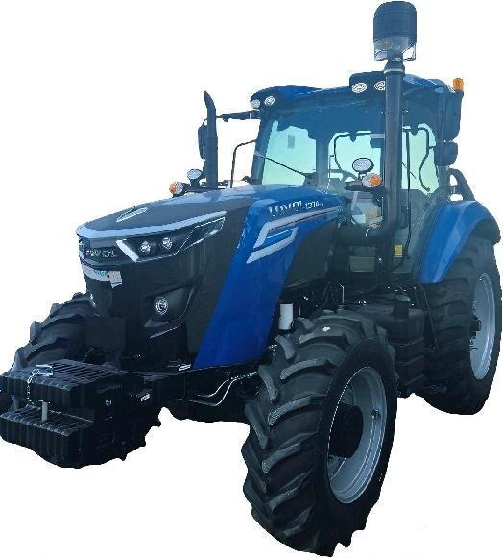

Планирование тягача платформы M5000 - TX 1304

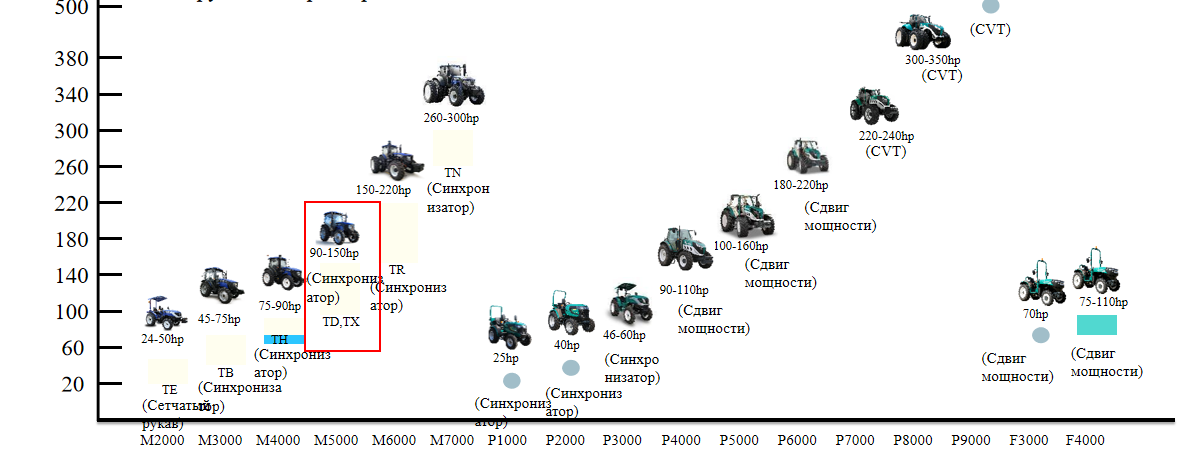

В настоящее время в портфолио тракторов Lovol входят три семейства: M, P и F, мощностью от 20 до 300 лошадиных сил, охватывающие различные технические аспекты, такие как зацепляющие втулки, синхронизаторы, переключение передач под нагрузкой и вариатор.
1:TX 1304 - 130 лошадиная сила
Двигатель
Двигатель: Weichai WP7H
Рабочий объем (л): 6,8 л
Номинальная частота вращения (об/мин): 2200
Номинальная мощность (л.с.): 130 кВт
Экологический стандарт: Евро 3A
Система доочистки выхлопных газов: Внешний глушитель
Максимальный крутящий момент (Н·мл): 615 Н
Вспомогательное оборудование
Система впуска: Турбонаддув с промежуточным охлаждением
Топливный бак (л): 280 л
Система трансмиссии
Трансмиссия: 16+16
Тип трансмиссии: Синхронная челночная
Скорость (км/ч): 2,45~38,39
Метод управления ВОМ/Скорость (об/мин): Механический, 540/1000
Конструкция передней оси (для затопления/сухого поля): Для сухого поля
Метод управления полным приводом: Механический
Метод управления дифференциалом: Механический
Максимальный размер шин: 18,4-38
Гидравлическая система
Гидравлическая система: Независимая подача масла
Подъемник
Тип управления подъемником: Ограничение высоты под высоким давлением
Трехточечная подвеска: Класс III
Усилие подъема 610 мм (кг): 3000
Усилие подъема в точке подвески (кг): 3600
Многопортовый клапан
Тип многопортового клапана: Механический
Количество портов: 3, с плавающим положением (один с позиционированием)
Гидравлическая производительность (л/мин): 72
Устойчивый расход гидравлической жидкости (л/мин): 0~50
Давление в системе (бар): 17,5

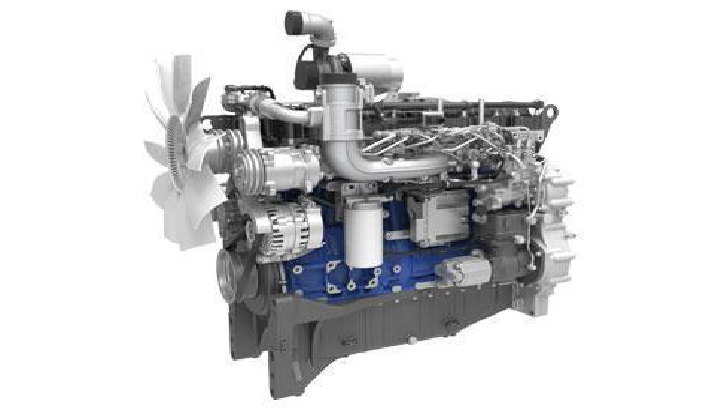

2:TX 1304 - дизельный двигатель Weichai WP7H
Описание продукта
Обзор
Обновление с 6,75 л WP6 до 6,8 л, семейный дизайн, четырехклапанная конструкция, повышение мощности и экономичности, высокая совместимость; мощность охватывает 114-186 кВт, соответствует нечетным выбросам, подходит для тракторов мощностью 140-220 л.с.
Номинальная мощность
Минимальная мощность: 114 кВт; максимальная мощность: 186 кВт
Максимальный крутящий момент: 1050/1600 Н·м / об/мин
Стандарты выбросов: с учетом опыта разработки национального стандарта VI для дорог, разработать специальные стратегии для тракторов, продлить цикл регенерации, возможность обновления до стандарта V для внедорожных машин и Stage-V, длительный жизненный цикл.
3:TX 1304 - Трансмиссия
Шаг/центральное расстояние: 16+16 челночных/118
Тип передачи: синхронная челночная
Скорость км/ч: 2,45~38,39
Способ управления ПТО/частота вращения, об/мин: механический, 540/1000
Способ переключения передач: синхронизатор главной коробки передач, синхронизатор шатунного типа
Максимальная комплектующая шина: 18.4-38

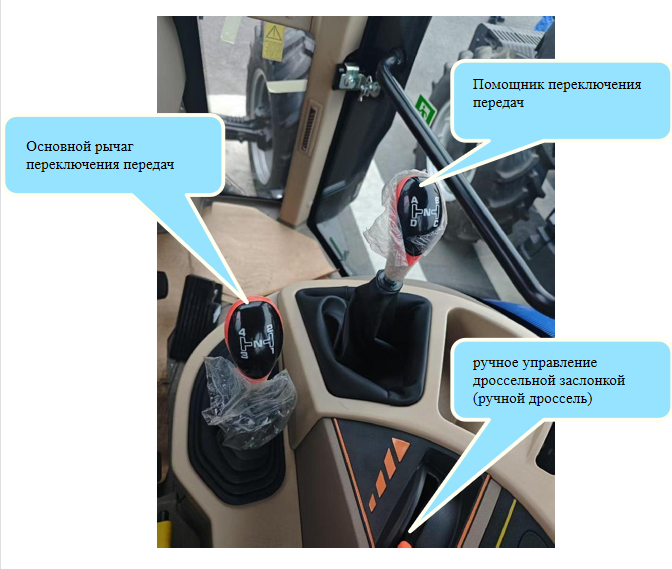

4:TX 1304 - Трансмиссия - Теоретическая скорость трактора
Основной рычаг переключения передач
Помощник переключения передач
ручное управление дроссельной заслонкой
(ручной дроссель)
5:TX 1304 - Гидравлическая система
гидравлическая система
Гидравлическая система: независимое использование масла
повышатель
Форма управления подъемником: ограничение высоты сильным давлением
многоходовой клапан
Форма многоканального клапана: механическая
Количество каналов многоканального клапана: 3 канала, с плавающим положением (один канал с позиционированием)
Гидравлический выход L/мин: 72
Устойчивый расход жидкости, л/мин: 0~50
Давление системы BAR: 17.5

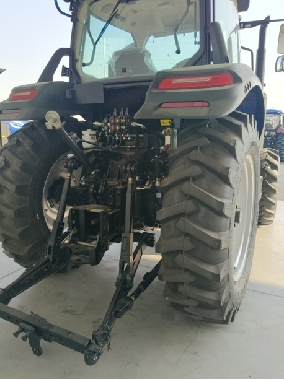

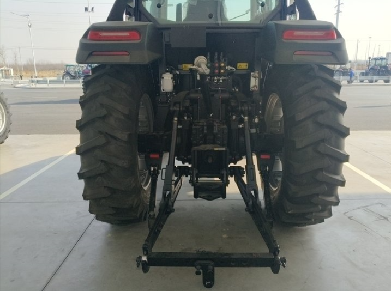

6:TX 1304 - задняя подвеска и тяговое устройство
• Подвеска: три типа подвески (с подшипниками второго типа).
• Тяга: качающаяся тяга/тяговый диск.
• Трал: регулируемый по высоте трал.
• Форма управления подъемником: ограничение высоты под давлением
Тип трехточечной подвески: класс III
Подъемная сила 610 мм кг: 3000
Точка подъема силы кг: 3600.

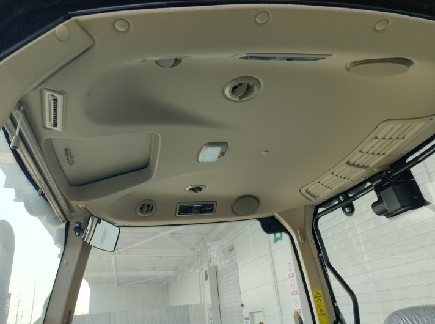

7:TX 1304 - кабина водителя
новый салон четвертого поколения
• система кондиционирования воздуха
• Кожаные сиденья с подлокотниками и дополнительными сиденьями
• с несколькими светодиодными рабочими огнями
• камера заднего вида
• Добавлено отображение скорости, задняя номерная пластинка и номерные огни
• с жидкокристаллическими приборами

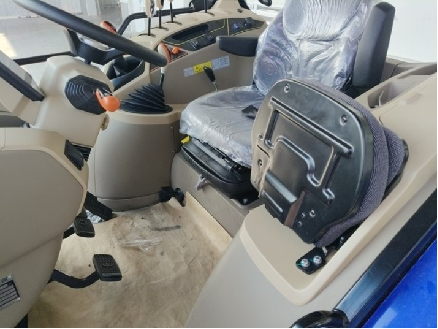

8:TX 1304 - кабина водителя
• Улучшенный уровень звукоизоляции, 84 децибела.
• Улучшенная эргономичная конструкция.
• Улучшенная система фильтрации воздуха для кабины.
• Приборная панель - улучшенный полностью цифровой дисплей приборов с увеличенным сроком службы, жидкокристаллический дисплей может напрямую отображать предупреждающие сигналы, связанные с неисправностями.
• Обновленный дизайн капота, LOVOL с новейшим четырехленточным капотом.
• Переменный диапазон скоростей, вспомогательная коробка передач для точной настройки, их комбинация обеспечивает множество рабочих скоростей, точно соответствующих различным сельскохозяйственным операциям.
• Новая кабина четвертого поколения: кабина с четырьмя стойками обеспечивает более обзорный вид, роскошный интерьер и комфортные условия вождения; улучшена герметичность кабины и система кондиционирования, что обеспечивает более быстрое охлаждение; добавлены звукоизоляционные материалы, что делает салон тише и снижает вибрацию; проведены многочисленные эргономические оптимизации для более легкого и удобного управления.
9:TX 1304 - управляющий механизм

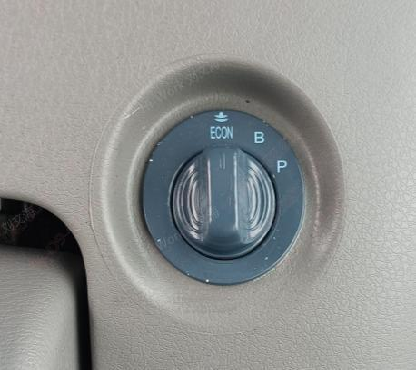

С многофункциональным криволинейным переключателем:
ECON - без нагрузки, B - средняя нагрузка, P - большая нагрузка, переключение возможно в процессе движения в зависимости от нагрузки трактора, что позволяет экономить топливо и снижать эксплуатационные расходы

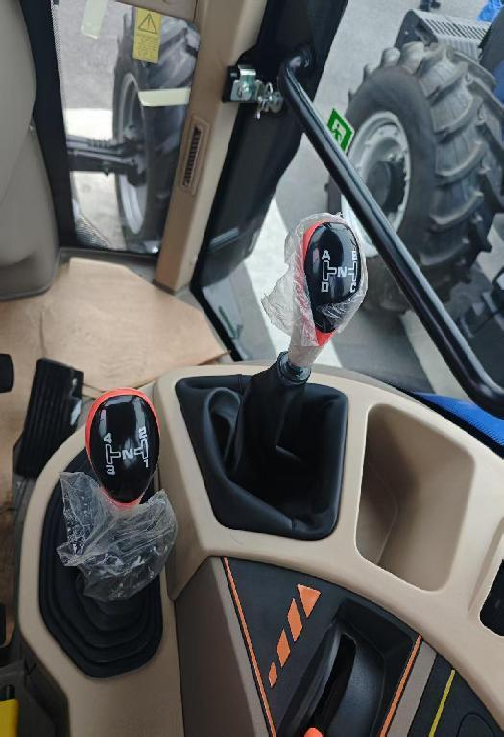

Шатунный рычаг переключения передач:
Прямое и быстрое переключение вперед и назад упрощает процесс, повышая эффективность работы; совместная технология синхронизатора обеспечивает легкое и плавное переключение передач; оптимизированная конструкция гарантирует четкость, надежность и длительный срок службы.

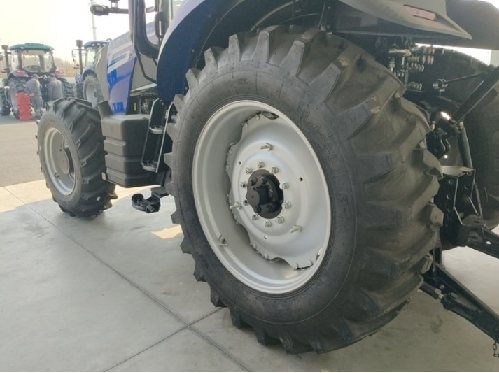

10:TX 1304 - шины
1: Основное преимущество: бесступенчатая регулировка заднего колеса, многофункциональность одной машины
1.1: Повышение универсальности: заднее колесное расстояние можно бесступенчато регулировать в диапазонах 14,9-26 и 18,4-38 без замены компонентов. Это означает, что один трактор может быстро адаптироваться к требованиям рядковых расстояний для различных культур (например, кукурузы, пшеницы, хлопка), идеально подходя для множества агрономических методов, обеспечивая работу с разными типами культур и значительно расширяя область применения.
2: Профессиональный подбор: три максимальных варианта, покорение любой местности
2.1: Предоставляются три варианта высших спецификаций — 18.4-38, 18.4R38 и 23.1-30, что дает пользователям широкий выбор.
2.2: 18.4 серии (стандартный и R-типа радиальный) ориентированы на обеспечение мощной тяги и надежности на обычных сухих полях; в то время как 23.1-30 сверхширокие шины специально разработаны для мягких поверхностей, таких как рисовые поля и грязь, с большой площадью контакта, высокой устойчивостью к проваливанию и превосходной проходимостью, что действительно обеспечивает полную адаптацию к сухим и водным участкам.
3: Качество и поставка: гарантия четырех крупных брендов, надежно и удобно
3.1: Стандартные шины поставляются от ведущих отечественных производителей, таких как Xuzhou Xulun, Guizhou Qianjin, Xinjiang Kunlun и Sailun. Это гарантирует надежность качества шин, обеспечивает стабильность поставок и позволяет пользователям легко получать услуги и замену местно, что делает эксплуатацию более безопасной и удобной.
4: В заключение, шинная система TX1304 не только решает проблему адаптации к культурам за счёт «постепенной регулировки», но и покоряет рельеф благодаря «профессиональному подбору», а также устраняет беспокойство благодаря «гарантиям от множества производителей», что является важной основой её высокой универсальности и эффективности.

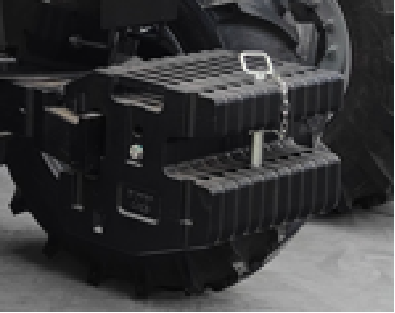

11:TX 1304 - противовес
Передний противовес (опционально): 10 × 44 кг = 440 кг
Задний противовес (опционально): 2 × 164 = 328 кг
Важное примечание: в зависимости от типа работы необходимо правильно сбалансировать трактор в соответствии с рекомендациями в руководстве по эксплуатации трактора.
TX 1304 - преимущества продукта
Шнековый переключатель, прост в управлении
Подходит для многофункциональных работ
Полностью шасси четвертого поколения, амортизация и шумоподавление, климат-контроль с обогревом и охлаждением, зеленая волна стекла
Внутреннее зеркало заднего вида, одностороннее двойное зеркало заднего вида, обзор просторный
С многофункциональным криволинейным переключателем:
ECON - холостой ход, B - средняя нагрузка, P - максимальная нагрузка, переключение возможно в процессе движения в зависимости от нагрузки трактора, что позволяет экономить топливо и снижать эксплуатационные расходы
1. Максимальная скорость достигает 38,39 км/ч,
2. Расширяемая 32+32+ползущая, 0,2-38,5 км/ч
1. Быстрое крепление нижнего рычага для удобного подключения сельскохозяйственных орудий;
2. Вращающаяся тяговая пластина, позволяющая регулировать высоту тяги в любое время.
1. Дизельный двигатель Weichai Euro 3A,
2. Расширяемые выбросы мар-1
12:TX 1304 - гарантия
Гарантийный срок составляет 2 года или 2000 часов
